功能介绍：

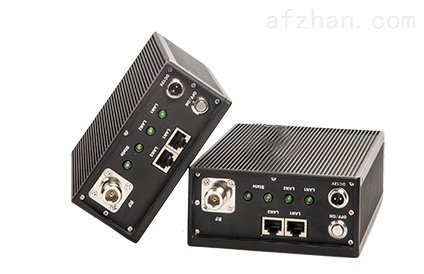

       SF-8602DATA无线非视距双向数据传输系统，是我公司生产的非视距（NLOS）双向数据实时传输系统。采用当前的TDD时分正交频分复用技术，将信道资源在时间上通过时隙、频率上通过子载波来灵活分配给多个用户，在单一频率点zui大限度的实现多用户接入。系统占用相对窄的频率带宽（5/8MHz）和很强的抗多径干扰能力，克服模拟技术和常规调制技术下多径反射及遮挡所带来的困扰，实现在非视距的环境下传输双向数据、视频、音频，特别适合于复杂环境的使用。

应用范围：
       可应用于消防、 人防应急、*、环保监控、三防应急、水利防汛、电力抢险、铁路抢险、海事、海监巡查、海关边防、码头监控、森林防火、油田防盗、军事侦察、电视转播等；适合城区、海上、山地等多种复杂环境中无线双向数据的实时移动传输。
产品特性：
       适合运动中综合业务高速数据传输，速率高达1～8Mbps，满足高质量的视频传输、音频传输、数据传输；其中包括：文本文件、音视频文件、共享文件；访问互联网、访问内部网、访问及下载数据库、拔打交换、远程维护等等虚拟网络上能实现的功能。
TDD抗电磁干扰性能：
       相对于FDD方式实现双向通信，TDD方式只需要一个单一频点，而FDD方式则需要多个单一频点组构完成，并且这些频点还需要有相当大的频率间隔去防止临频干扰。多载波相对于单载波频域均衡技术，天生具有抗长时延和强多径的能力，更适合于城市环境使用。
TDD抗多径衰落性能：
       可以有效地对抗信号波形间的干扰，适用于多径环境和衰落信道中的高速数据传输。当信道中因为多径传输而出现频率选择性衰落时，只有落在频带凹陷处的子载波以及其携带的信息受影响，其他的子载波未受损害，因此系统总的误码率性能要好得多。
设备应用形式：
       设备实用于空中作业数据传输、无人机上无线图像传输；空对地传输距离5～30公里。
       同时适用于：人带负～通信车、通信车～通信车、通信车～指挥中心、船～指挥中心。地面视距下可传输距离5～15公里；海面视距下可传输距离5～30公里。

产品特点：

• 工作频段：300～800MHz订制

• 单频点实现非视距双向通信功能

• 支持点对点及点对多点组网接入

• 具有双向传输特性，可进行双向式的各种类型数据传输；包括：双向视频、双向语音、双向数据通信

• 强大的NLOS非视距传输能力

• 高速移动及多径干扰下可稳定传输数字信号

• 极短的编码延时，端到端为200毫秒

• 传输速率高达1～8Mbps

• 输出发射功率zui高可达10W

• 双标准以太网口通信，方便扩展

• 便携式安装，即插即用式，无需太多繁琐架设及设置；采用全向天线，无需定对角度

• 具有系统加密功能

• 具有信号强度指示功能

• 根据客户要求，各种形式可订制

•

  产品参数：

  射频调制部分
  工作频段	300～800MHz，频率可定制
  调制方式	TDD时分技术
  信道带宽	5/8MHz
  输出功率	1～10W 可调
  系统部分
  数据传输方式	全双工
  传输协议	标准TCP/IP，透明传输
  数据类型	10/100Bate-T以太网自适应
  数据速率	1～8Mbps
  传输延时	200ms
  误码率	≤10-6
  传输距离	1～7Km(非视距城市环境)，5～15Km（空阔视距环境）
  接收灵敏度	-92dBm
  接收方式	全向接收
  使用方式	外挂式/固定式
  其它部分
  RF接口	N-type母座
  以太网物理接口	双标准RJ45接口，带连接指示灯
  信号强度指示灯	STATE1、STATE2
  外形尺寸	186×126×58mm (L×W×H)
  供电方式	DC 12V/3A（为数据流发射端时:2.7A；接收端时:0.6A；待机:0.3A）
  供电接口	航空插头
  电源开关	按式锁定带灯开关
  工作湿度	不小于95%，非冷凝
  重量	1.2kg
